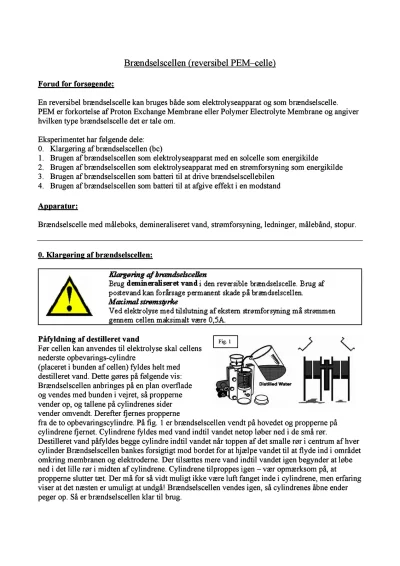

Brændselscellen: reversibel PEM-celle og forsøg

En reversibel brændselscelle kan bruges både som elektrolyseapparat og som brændselscelle.

PEM er forkortelse af Proton Exchange Membrane eller Polymer Electrolyte Membrane og angiver hvilken type brændselscelle det er tale om.

Eksperimentet har følgende dele:

Klargøring af brændselscellen (bc)

Brugen af brændselscellen som elektrolyseapparat med en solcelle som energikilde

Brugen af brændselscellen som elektrolyseapparat med en strømforsyning som energikilde

Brugen af brændselscellen som batteri til at drive brændselscellebilen

Brugen af brændselscellen som batteri til at afgive effekt i en modstand

Apparatur:

Brændselscelle med måleboks, demineraliseret vand, strømforsyning, ledninger, målebånd, stopur.

0. Klargøring af brændselscellen:

Fig. 1

Påfyldning af destilleret vand

Før cellen kan anvendes til elektrolyse skal cellens

nederste opbevarings-cylindre

(placeret i bunden af cellen) fyldes helt med

destilleret vand. Dette gøres på følgende vis:

Brændselscellen anbringes på en plan overflade

og vendes med bunden i vejret, så propperne

vender op, og tallene på cylindrenes sider

vender omvendt. Derefter fjernes propperne

fra de to opbevaringscylindre. På fig. 1 er brændselscellen vendt på hovedet og propperne på cylindrene fjernet. Cylindrene fyldes med vand indtil vandet netop løber ned i de små rør. Destilleret vand påfyldes begge cylindre indtil vandet når toppen af det smalle rør i centrum af hver cylinder Brændselscellen bankes forsigtigt mod bordet for at hjælpe vandet til at flyde ind i området omkring membranen og elektroderne. Der tilsættes mere vand indtil vandet igen begynder at løbe ned i det lille rør i midten af cylindrene. Cylindrene tilproppes igen – vær opmærksom på, at propperne slutter tæt. Der må for så vidt muligt ikke være luft fanget inde i cylindrene, men erfaring viser at det næsten er umuligt at undgå! Brændselscellen vendes igen, så cylindrenes åbne ender peger op. Så er brændselscellen klar til brug.
