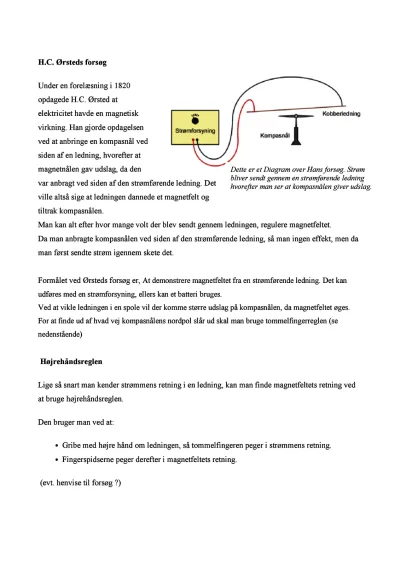

Dette er et Diagram over Hans forsøg. Strøm bliver sendt gennem en strømførende ledning hvorefter man ser at kompasnålen giver udslag.
Under en forelæsning i 1820 opdagede H.C. Ørsted at elektricitet havde en magnetisk virkning. Han gjorde opdagelsen ved at anbringe en kompasnål ved siden af en ledning, hvorefter at magnetnålen gav udslag, da den var anbragt ved siden af den strømførende ledning. Det ville altså sige at ledningen dannede et magnetfelt og tiltrak kompasnålen.
Man kan alt efter hvor mange volt der blev sendt gennem ledningen, regulere magnetfeltet.
Da man anbragte kompasnålen ved siden af den strømførende ledning, så man ingen effekt, men da man først sendte strøm igennem skete det.
Formålet ved Ørsteds forsøg er, At demonstrere magnetfeltet fra en strømførende ledning. Det kan udføres med en strømforsyning, ellers kan et batteri bruges.
Ved at vikle ledningen i en spole vil der komme større udslag på kompasnålen, da magnetfeltet øges. For at finde ud af hvad vej kompasnålens nordpol slår ud skal man bruge tommelfingerreglen (se nedenstående)
Højrehåndsreglen
Lige så snart man kender strømmens retning i en ledning, kan man finde magnetfeltets retning ved at bruge højrehåndsreglen.
Den bruger man ved at:
Gribe med højre hånd om ledningen, så tommelfingeren peger i strømmens retning.
