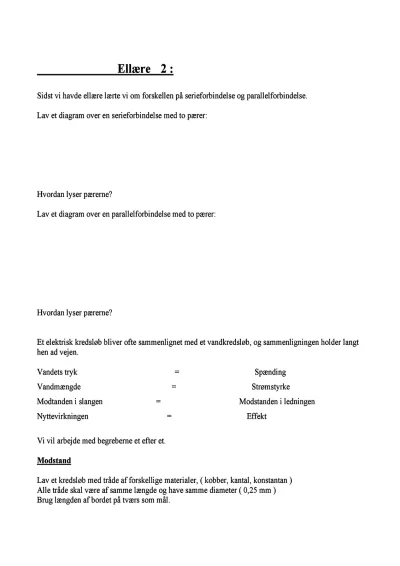

Ellære: Serieforbindelse, parallelforbindelse og modstand

Sidst vi havde ellære lærte vi om forskellen på serieforbindelse og parallelforbindelse.

Lav et diagram over en serieforbindelse med to pærer:

Hvordan lyser pærerne?

Lav et diagram over en parallelforbindelse med to pærer:

Hvordan lyser pærerne?

Et elektrisk kredsløb bliver ofte sammenlignet med et vandkredsløb, og sammenligningen holder langt hen ad vejen.

Vandets tryk = Spænding

Vandmængde = Strømstyrke

Modtanden i slangen = Modstanden i ledningen

Nyttevirkningen = Effekt

Vi vil arbejde med begreberne et efter et.

Modstand

Lav et kredsløb med tråde af forskellige materialer, ( kobber, kantal, konstantan )

Alle tråde skal være af samme længde og have samme diameter ( 0,25 mm )

Brug længden af bordet på tværs som mål.

Du skal også bruge en pære og to polstandere.

Lav et diagram over kredsløbet:

Sæt strømforsyningen på 6 volt og start med kobbertråden og slut med kantaltråden.

Er der forskel på pærens lysstyrke med forskellige tråde?

Dette skyldes forskellig modstand i trådene.

Modstanden bremser strømmen og er afhængig af materialet.

Skift kantaltråden på 0,25 mm ud med en på 0,50 mm.

Er der forskel i lysstyrke med de to tråde?

Modstanden er afhængig af trådens tykkelse, mere nøjagtigt afhængigt af trådens tværsnitsareal.

Du skal nu ændre dit kredsløb, så strømmen ikke går gennem hele tråden.
