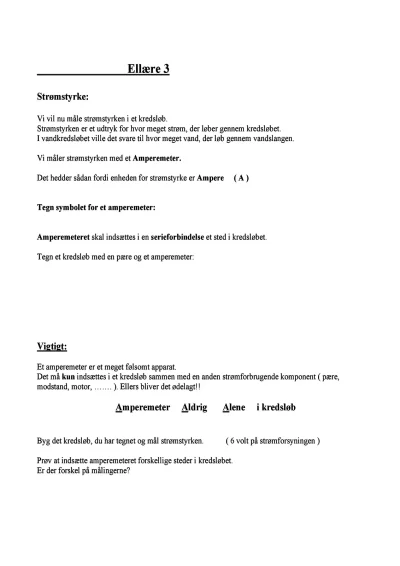

Strømstyrke og spænding: måling i kredsløb

Strømstyrken er et udtryk for hvor meget strøm, der løber gennem kredsløbet.

I vandkredsløbet ville det svare til hvor meget vand, der løb gennem vandslangen.

Vi måler strømstyrken med et Amperemeter.

Det hedder sådan fordi enheden for strømstyrke er Ampere ( A )

Tegn symbolet for et amperemeter:

Amperemeteret skal indsættes i en serieforbindelse et sted i kredsløbet.

Tegn et kredsløb med en pære og et amperemeter:

Vigtigt:

Et amperemeter er et meget følsomt apparat.

Det må kun indsættes i et kredsløb sammen med en anden strømforbrugende komponent ( pære, modstand, motor, ……. ). Ellers bliver det ødelagt!!

Amperemeter Aldrig Alene i kredsløb

Byg det kredsløb, du har tegnet og mål strømstyrken. ( 6 volt på strømforsyningen )

Prøv at indsætte amperemeteret forskellige steder i kredsløbet.

Er der forskel på målingerne?

Spænding:

Vi vil nu måle spændingsforskellen i et kredsløb.

Spændingsforskellen svarer i vandkredsløbet til vandets tryk.

Når vi drejer på knappen på strømforsyningen og aflæser på displayet, så aflæser vi spændingsforskellen mellem pluspolen og minuspolen.

Vi kan aflæse spændingen med et Voltmeter.

Det hedder sådan fordi enheden for spænding er Volt ( V )

Tegn symbolet for voltmeter:

Et voltmeter er mere robust end et amperemeter og ødelægges ikke så let.
