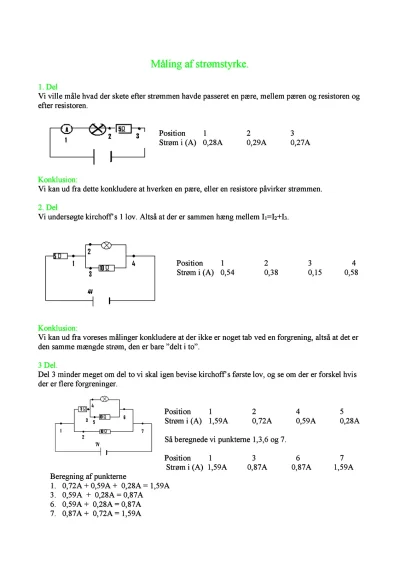

Vi ville måle hvad der skete efter strømmen havde passeret en pære, mellem pæren og resistoren og efter resistoren.
Position123
Strøm i (A)0,28A0,29A0,27A
Konklusion:
Vi kan ud fra dette konkludere at hverken en pære, eller en resistore påvirker strømmen.
2. Del
Vi undersøgte kirchoff’s 1 lov. Altså at der er sammen hæng mellem I1=I2+I3.
Position1234
Strøm i (A)0,540,380,15 0,58
Konklusion:
Vi kan ud fra voreses målinger konkludere at der ikke er noget tab ved en forgrening, altså at det er den samme mængde strøm, den er bare ”delt i to”.
3 Del.
Del 3 minder meget om del to vi skal igen bevise kirchoff’s første lov, og se om der er forskel hvis der er flere forgreninger.
Position1245
Strøm i (A)1,59A0,72A0,59A0,28A
Så beregnede vi punkterne 1,3,6 og 7.
Position1367 Strøm i (A) 1,59A 0,87A 0,87A 1,59A Beregning af punkterne
0,72A + 0,59A + 0,28A = 1,59A
0,59A + 0,28A = 0,87A
0,59A + 0,28A = 0,87A
0,87A + 0,72A = 1,59A
Måling spændingsforskel.
Vi har i dette tilfælde indsat et voltmeter på forskellige måder, Hvorefter vi har målt spændingsforskellen. Og derefter har vi så sammenlignet resultaterne.
Resultater:
U13,1
U2,12
U3,4
U7,8
U4,11
U9,10
U5,6
U3,11
Spændingsforskel(V)
7,12V
7,03V
4,39V
2,73V
