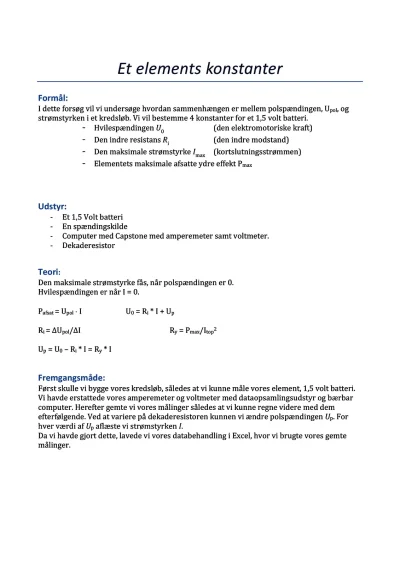

Elements konstanter: polspænding og strømstyrke

I dette forsøg vil vi undersøge hvordan sammenhængen er mellem polspændingen, Upol, og strømstyrken i et kredsløb. Vi vil bestemme 4 konstanter for et 1,5 volt batteri.

Hvilespændingen U0(den elektromotoriske kraft)

Den indre resistans Ri(den indre modstand)

Den maksimale strømstyrke Imax(kortslutningsstrømmen)

Elementets maksimale afsatte ydre effekt Pmax

Udstyr:

Et 1,5 Volt batteri

En spændingskilde

Computer med Capstone med amperemeter samt voltmeter.

Dekaderesistor

Teori:

Den maksimale strømstyrke fås, når polspændingen er 0.

Hvilespændingen er når I = 0.

Pafsat = Upol IU0 = Ri * I + Up

Ri = ?Upol/?IRy = Pmax/Itop2

Up = U0 – Ri * I = Ry * I

Fremgangsmåde:

Først skulle vi bygge vores kredsløb, således at vi kunne måle vores element, 1,5 volt batteri. Vi havde erstattede vores amperemeter og voltmeter med dataopsamlingsudstyr og bærbar computer. Herefter gemte vi vores målinger således at vi kunne regne videre med dem efterfølgende. Ved at variere på dekaderesistoren kunnen vi ændre polspændingen Up. For hver værdi af Up aflæste vi strømstyrken I.

Da vi havde gjort dette, lavede vi vores databehandling i Excel, hvor vi brugte vores gemte målinger.

Resultater:

Current (A)

Voltage (V)

0,0043

1,51

0,0069

1,48

0,0128

1,42

0,0139

1,41

0,015

1,39

0,0166

1,37

0,0187
