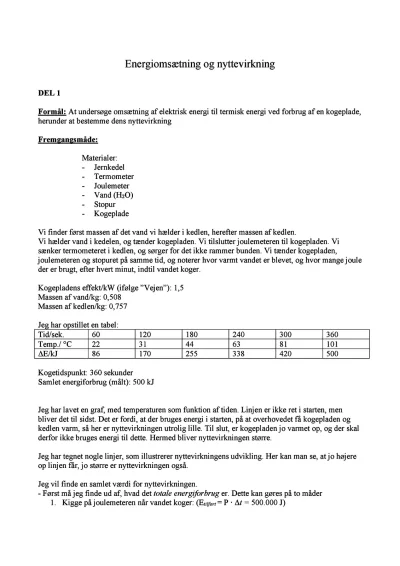

Energiomsætning og nyttevirkning ved kogeplade

Formål: At undersøge omsætning af elektrisk energi til termisk energi ved forbrug af en kogeplade, herunder at bestemme dens nyttevirkning

Fremgangsmåde:

Materialer:

Jernkedel

Termometer

Joulemeter

Vand (H2O)

Stopur

Kogeplade

Vi finder først massen af det vand vi hælder i kedlen, herefter massen af kedlen.

Vi hælder vand i kedelen, og tænder kogepladen. Vi tilslutter joulemeteren til kogepladen. Vi sænker termometeret i kedlen, og sørger for det ikke rammer bunden. Vi tænder kogepladen, joulemeteren og stopuret på samme tid, og noterer hvor varmt vandet er blevet, og hvor mange joule der er brugt, efter hvert minut, indtil vandet koger.

Kogepladens effekt/kW (ifølge ”Vejen”): 1,5

Massen af vand/kg: 0,508

Massen af kedlen/kg: 0,757

Jeg har opstillet en tabel:

Tid/sek.

60

120

180

240

300

360

Temp./ °C

22

31

44

63

81

101

?E/kJ

86

170

255

338

420

500

Kogetidspunkt: 360 sekunder

Samlet energiforbrug (målt): 500 kJ

Jeg har lavet en graf, med temperaturen som funktion af tiden. Linjen er ikke ret i starten, men bliver det til sidst. Det er fordi, at der bruges energi i starten, på at overhovedet få kogepladen og kedlen varm, så her er nyttevirkningen utrolig lille. Til slut, er kogepladen jo varmet op, og der skal derfor ikke bruges energi til dette. Hermed bliver nyttevirkningen større.
