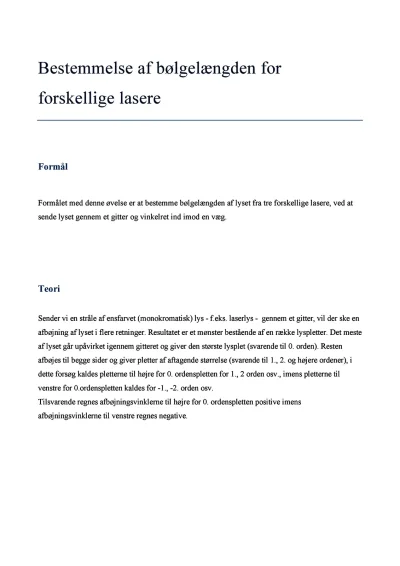

Bestemmelse af bølgelængden for forskellige lasere

Formålet med denne øvelse er at bestemme bølgelængden af lyset fra tre forskellige lasere, ved at sende lyset gennem et gitter og vinkelret ind imod en væg.

Teori

Sender vi en stråle af ensfarvet (monokromatisk) lys - f.eks. laserlys - gennem et gitter, vil der ske en afbøjning af lyset i flere retninger. Resultatet er et mønster bestående af en række lyspletter. Det meste af lyset går upåvirket igennem gitteret og giver den største lysplet (svarende til 0. orden). Resten afbøjes til begge sider og giver pletter af aftagende størrelse (svarende til 1., 2. og højere ordener), i dette forsøg kaldes pletterne til højre for 0. ordenspletten for 1., 2 orden osv., imens pletterne til venstre for 0.ordenspletten kaldes for -1., -2. orden osv.

Tilsvarende regnes afbøjningsvinklerne til højre for 0. ordenspletten positive imens afbøjningsvinklerne til venstre regnes negative.

n = 2

n = 1

n = -2

n = -1

n = 0

Udfra dette afbøjningsmønster kan laserlysets bølgelængde bestemmes.

Dette gøres ved at måle afstanden L fra gitteret til væggen samt afstanden Bn fra 0. ordenspletten til n’te ordens pletten. Herudfra kan de forskellige afbøjningsvinkler findes ved at benytte:

Med afbøjningsvinklerne fundet kan bølgelængden nemt bestemmes ud fra gitterligningen
