Strømstyrken gennem en metaltråd afhænger af spændingsforskellen mellem trådens endepunkter.

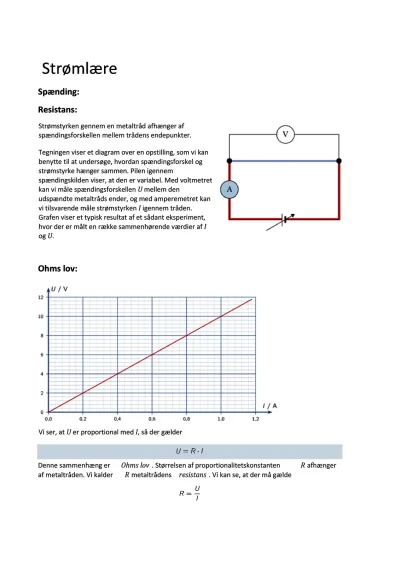

Tegningen viser et diagram over en opstilling, som vi kan benytte til at undersøge, hvordan spændingsforskel og strømstyrke hænger sammen. Pilen igennem spændingskilden viser, at den er variabel. Med voltmetret kan vi måle spændingsforskellen U mellem den udspændte metaltråds ender, og med amperemetret kan vi tilsvarende måle strømstyrken I igennem tråden. Grafen viser et typisk resultat af et sådant eksperiment, hvor der er målt en række sammenhørende værdier af I og U.
Ohms lov:
Vi ser, at U er proportional med I, så der gælder
Denne sammenhæng er
Ohms lov
. Størrelsen af proportionalitetskonstanten
R
afhænger
af metaltråden. Vi kalder
R
metaltrådens
resistans
. Vi kan se, at der må gælde
Enheden for R bliver derfor , som kaldes ohm med symbolet . Vi har således
Vi finder en komponents resistans ved at dividere spændingsforskellen over komponenten med strømstyrken igennem den. Hvis vi eksempelvis har spændingsforskellen over en elkedel til at være U = 230 V, og strømstyrken igennem elkedlen er I = 5,0 A, får vi kedlens resistans til
Vi kan bestemme resistansen ved at måle U og I, men der findes også et måleinstrument, som nemt og direkte viser os resistansen. Det kaldes et ohmmeter.
