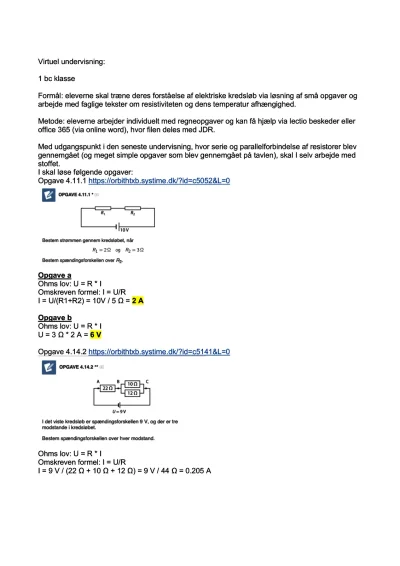

Elektriske kredsløb: Ohms lov og resistivitet

Formål: eleverne skal træne deres forståelse af elektriske kredsløb via løsning af små opgaver og arbejde med faglige tekster om resistiviteten og dens temperatur afhængighed.

Metode: eleverne arbejder individuelt med regneopgaver og kan få hjælp via lectio beskeder eller office 365 (via online word), hvor filen deles med JDR.

Med udgangspunkt i den seneste undervisning, hvor serie og parallelforbindelse af resistorer blev gennemgået (og meget simple opgaver som blev gennemgået på tavlen), skal I selv arbejde med stoffet.

I skal løse følgende opgaver:

Opgave 4.11.1 https://orbithtxb.systime.dk/?id=c5052&L=0

Opgave a

Ohms lov: U = R * I

Omskreven formel: I = U/R

I = U/(R1+R2) = 10V / 5 ? = 2 A

Opgave b

Ohms lov: U = R * I

U = 3 ? * 2 A = 6 V

Opgave 4.14.2 https://orbithtxb.systime.dk/?id=c5141&L=0

Ohms lov: U = R * I

Omskreven formel: I = U/R

I = 9 V / (22 ? + 10 ? + 12 ?) = 9 V / 44 ? = 0.205 A

Ohms lov: U = R * I

U1 = 22 ? * 0.205 A = 4.51 V ? 4.5 V

U2 = 10 ? * 0.205 A = 2.05 V ? 2 V
