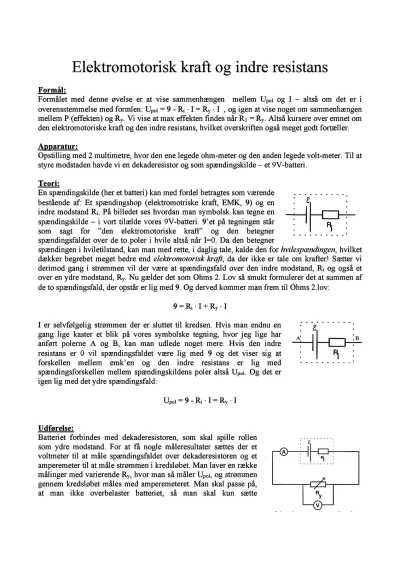

Formålet med denne øvelse er at vise sammenhængen mellem Upol og I – altså om det er i overensstemmelse med formlen: Upol = - Ri I = Ry I , og igen at vise noget om sammenhængen mellem P (effekten) og Ry. Vi vise at max effekten findes når R1 = Ry. Altså kursere over emnet om den elektromotoriske kraft og den indre resistans, hvilket overskriften også meget godt fortæller.
Apparatur:
Opstilling med 2 multimetre, hvor den ene legede ohm-meter og den anden legede volt-meter. Til at styre modstaden havde vi en dekaderesistor og som spændingskilde – et 9V-batteri.
Teori:
En spændingskilde (her et batteri) kan med fordel betragtes som værende bestående af: Et spændingshop (elektromotriske kraft, EMK, ) og en indre modstand Ri. På billedet ses hvordan man symbolsk kan tegne en spændingskilde – i vort tilælde vores 9V-batteri. ’et på tegningen står som sagt for ”den elektromotoriske kraft” og den betegner spændingsfaldet over de to poler i hvile altså når I=0. Da den betegner spændingen i hviletilstand, kan man med rette, i daglig tale, kalde den for hvilespændingen, hvilket dækker begrebet meget bedre end elektromotorisk kraft, da der ikke er tale om krafter! Sætter vi derimod gang i strømmen vil der være at spændingsfald over den indre modstand, Ri og også et over en ydre modstand, Ry. Nu gælder det som Ohms 2. Lov så smukt formulerer det at summen af de to spændingsfald, der opstår er lig med . Og derved kommer man frem til Ohms 2.lov:
