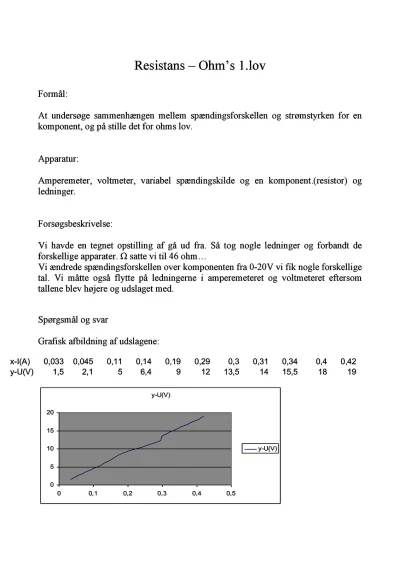

Resistans og Ohms lov, forsøgsrapport

At undersøge sammenhængen mellem spændingsforskellen og strømstyrken for en komponent, og på stille det for ohms lov.

Apparatur:

Amperemeter, voltmeter, variabel spændingskilde og en komponent.(resistor) og ledninger.

Forsøgsbeskrivelse:

Vi havde en tegnet opstilling af gå ud fra. Så tog nogle ledninger og forbandt de forskellige apparater. ? satte vi til 46 ohm…

Vi ændrede spændingsforskellen over komponenten fra 0-20V vi fik nogle forskellige tal. Vi måtte også flytte på ledningerne i amperemeteret og voltmeteret eftersom tallene blev højere og udslaget med.

Spørgsmål og svar

Grafisk afbildning af udslagene:

x-I(A)

0,033

0,045

0,11

0,14

0,19

0,29

0,3

0,31

0,34

0,4

0,42

y-U(V)

1,5

2,1

5

6,4

9

12

13,5

14

15,5

18

19

Vi kan se vha. grafen at U er proportional med I. den vil gå gennem 0,0. Så målet med at komponenten er en resistor er opnået.

Hældningskoefficienten er beregnet på bilag.

Matematisk sammenhæng mellem U og I:

Lille Svend Ove Jørgensen han har en lille lampe, der springer hvis der løber over 1 ampere igennem den. Den vil han gerne sætte i en stikkontakt, så han kan få noget lys. Pæren har modstanden 8? ved 1 amperes strøm… Hvor stor en modstand skal han sætte sammen med pæren, for at den ikke springer?... Jo, hvis spændingsforskellen i stikkontakten er 230 Volt, og der skal løbe en strøm på 1 Ampere, så skal den samlede modstand være . Men pæren gav selv de 8?. Modstanden skal altså være på 222?. Altså 230? - 8? = 222?. Lille Svend Ove Jørgensen er lidt fjollede, hvis han sætter sådan en modstand på, for han ville bruge alt for meget energi i forhold til hvor meget lys han fik ud af det… Modstanden ville jo bremse elektronerne ufattelig meget, (det er modstandens job), og den energi der går tabt i den, ville kunne være brugt til lys i en større lampe. Men det skal vi ikke tænker over. Men dette var et eksempel på ohms lov.
