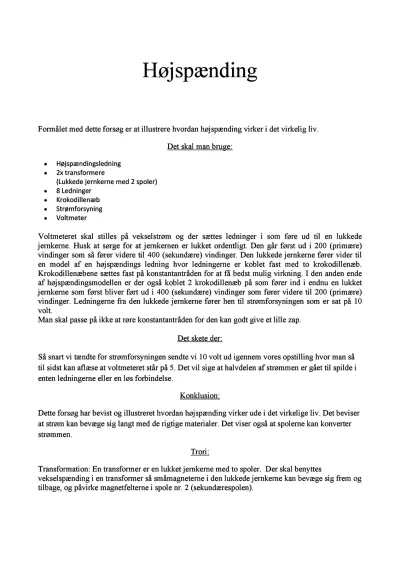

Formålet med dette forsøg er at illustrere hvordan højspænding virker i det virkelig liv.
Det skal man bruge:
Højspændingsledning
2x transformere
(Lukkede jernkerne med 2 spoler)
8 Ledninger
Krokodillenæb
Strømforsyning
Voltmeter
Voltmeteret skal stilles på vekselstrøm og der sættes ledninger i som føre ud til en lukkede jernkerne. Husk at sørge for at jernkernen er lukket ordentligt. Den går først ud i 200 (primære) vindinger som så fører videre til 400 (sekundære) vindinger. Den lukkede jernkerne fører vider til en model af en højspændings ledning hvor ledningerne er koblet fast med to krokodillenæb. Krokodillenæbene sættes fast på konstantantråden for at få bedst mulig virkning. I den anden ende af højspændingsmodellen er der også koblet 2 krokodillenæb på som fører ind i endnu en lukket jernkerne som først bliver ført ud i 400 (sekundære) vindinger som fører videre til 200 (primære) vindinger. Ledningerne fra den lukkede jernkerne fører hen til strømforsyningen som er sat på 10 volt.
Man skal passe på ikke at røre konstantantråden for den kan godt give et lille zap.
Det skete der:
Så snart vi tændte for strømforsyningen sendte vi 10 volt ud igennem vores opstilling hvor man så til sidst kan aflæse at voltmeteret står på 5. Det vil sige at halvdelen af strømmen er gået til spilde i enten ledningerne eller en løs forbindelse.
