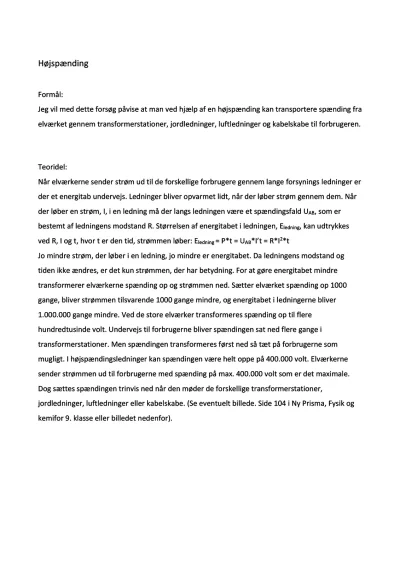

HøjspændingFormål:Jeg vil med dette forsøg påvise at man ved hjælp af en højspænding kan transportere spænding fra elværket gennem transformerstationer, jordledninger, luftledninger og kabelskabe til forbrugeren.
Teoridel:Når elværkerne sender strøm ud til de forskellige forbrugere gennem lange forsynings ledninger er der et energitab undervejs. Ledninger bliver opvarmet lidt, når der løber strøm gennem dem. Når der løber en strøm, I, i en ledning må der langs ledningen være et spændingsfald UAB, som er bestemt af ledningens modstand R. Størrelsen af energitabet i ledningen, Eledning, kan udtrykkes ved R, I og t, hvor t er den tid, strømmen løber: Eledning = P*t = UAB*I’t = R*I2*tJo mindre strøm, der løber i en ledning, jo mindre er energitabet. Da ledningens modstand og tiden ikke ændres, er det kun strømmen, der har betydning. For at gøre energitabet mindre transformerer elværkerne spænding op og strømmen ned. Sætter elværket spænding op 1000 gange, bliver strømmen tilsvarende 1000 gange mindre, og energitabet i ledningerne bliver 1.000.000 gange mindre. Ved de store elværker transformeres spænding op til flere hundredtusinde volt. Undervejs til forbrugerne bliver spændingen sat ned flere gange i transformerstationer. Men spændingen transformeres først ned så tæt på forbrugerne som mugligt. I højspændingsledninger kan spændingen være helt oppe på 400.000 volt. Elværkerne sender strømmen ud til forbrugerne med spænding på max. 400.000 volt som er det maximale. Dog sættes spændingen trinvis ned når den møder de forskellige transformerstationer, jordledninger, luftledninger eller kabelskabe. (Se eventuelt billede. Side 104 i Ny Prisma, Fysik og kemifor 9. klasse eller billedet nedenfor).
