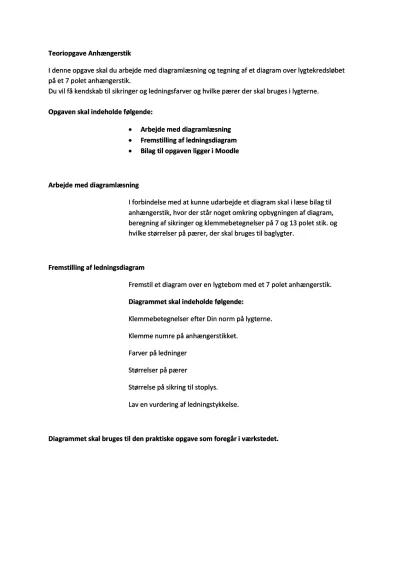

Anhængerstik: diagramlæsning og ledningsdiagram

I denne opgave skal du arbejde med diagramlæsning og tegning af et diagram over lygtekredsløbet på et 7 polet anhængerstik.

Du vil få kendskab til sikringer og ledningsfarver og hvilke pærer der skal bruges i lygterne.

Opgaven skal indeholde følgende:

Arbejde med diagramlæsning

Fremstilling af ledningsdiagram

Bilag til opgaven ligger i Moodle

Arbejde med diagramlæsning

I forbindelse med at kunne udarbejde et diagram skal i læse bilag til anhængerstik, hvor der står noget omkring opbygningen af diagram, beregning af sikringer og klemmebetegnelser på 7 og 13 polet stik. og hvilke størrelser på pærer, der skal bruges til baglygter.

Fremstilling af ledningsdiagram

Fremstil et diagram over en lygtebom med et 7 polet anhængerstik.

Diagrammet skal indeholde følgende:

Klemmebetegnelser efter Din norm på lygterne.

Klemme numre på anhængerstikket.

Farver på ledninger

Størrelser på pærer

Størrelse på sikring til stoplys.

Lav en vurdering af ledningstykkelse.
