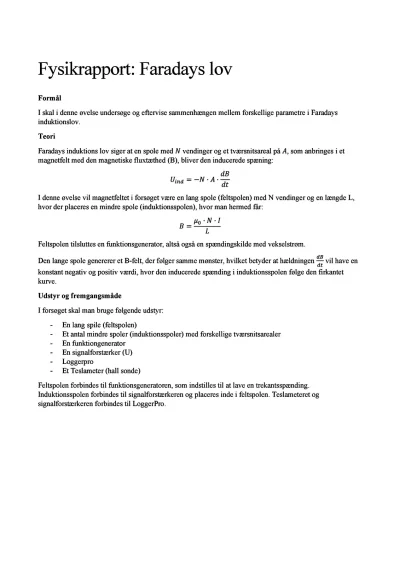

I skal i denne øvelse undersøge og eftervise sammenhængen mellem forskellige parametre i Faradays induktionslov.
Teori
Faradays induktions lov siger at en spole med N vendinger og et tværsnitsareal på A, som anbringes i et magnetfelt med den magnetiske fluxtæthed (B), bliver den inducerede spæning:
Uind=-N·A·dBdt
I denne øvelse vil magnetfeltet i forsøget være en lang spole (feltspolen) med N vendinger og en længde L, hvor der placeres en mindre spole (induktionsspolen), hvor man hermed får:
B=?0·N·IL
Feltspolen tilsluttes en funktionsgenerator, altså også en spændingskilde med vekselstrøm.
Den lange spole genererer et B-felt, der følger samme mønster, hvilket betyder at hældningen dBdt vil have en konstant negativ og positiv værdi, hvor den inducerede spænding i induktionsspolen følge den firkantet kurve.
Udstyr og fremgangsmåde
I forsøget skal man bruge følgende udstyr:
En lang spile (feltspolen)
Et antal mindre spoler (induktionsspoler) med forskellige tværsnitsarealer
En funktiongenerator
En signalforstærker (U)
Loggerpro
Et Teslameter (hall sonde)
Feltspolen forbindes til funktionsgeneratoren, som indstilles til at lave en trekantsspænding. Induktionsspolen forbindes til signalforstærkeren og placeres inde i feltspolen. Teslameteret og signalforstærkeren forbindes til LoggerPro.
Figur 1- Dette er forsøgsopstillingen, hvor der blev benyttet forskellige apparaturer, som også er skrevet på billedet.
Følgende spoler blev benyttet i forsøget:
