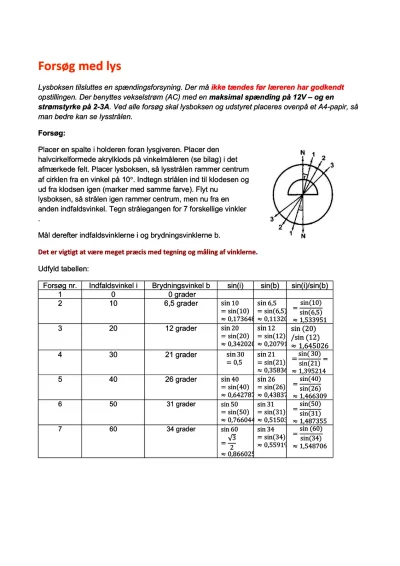

Lysboksen tilsluttes en spændingsforsyning. Der må ikke tændes før læreren har godkendt opstillingen. Der benyttes vekselstrøm (AC) med en maksimal spænding på 12V – og en strømstyrke på 2-3A. Ved alle forsøg skal lysboksen og udstyret placeres ovenpå et A4-papir, så man bedre kan se lysstrålen.
Forsøg:
Placer en spalte i holderen foran lysgiveren. Placer den halvcirkelformede akrylklods på vinkelmåleren (se bilag) i det afmærkede felt. Placer lysboksen, så lysstrålen rammer centrum af cirklen fra en vinkel på 10. Indtegn strlålen ind til klodesen og ud fra klodsen igen (marker med samme farve). Flyt nu lysboksen, så strålen igen rammer centrum, men nu fra en anden indfaldsvinkel. Tegn strålegangen for 7 forskellige vinkler .
Mål derefter indfaldsvinklerne i og brydningsvinklerne b.
Det er vigtigt at være meget præcis med tegning og måling af vinklerne.
Udfyld tabellen:
Forsøg nr.
Indfaldsvinkel i
Brydningsvinkel b
sin(i)
sin(b)
sin(i)/sin(b)
1
0
0 grader
2
10
6,5 grader
sin10=sin10?0,1736482
sin6,5=sin6,5?0,1132032
=sin10sin6,5?1,533951
3
20
12 grader
sin20=sin20?0,3420201
sin12=sin12?0,2079117
sin?(20)/sin?(12)?1,645026
4
30
21 grader
sin30=0,5
sin21=sin21?0,3583679
=sin(30)sin21=?1,395214
5
40
26 grader
sin40=sin40?0,6427876
sin26=sin26?0,4383711
=sin40sin26?1,466309
6
50
31 grader
sin50 =sin50?0,7660444
sin31=sin31?0,5150381
=sin50sin31?1,487355
7
60
34 grader
sin60=32?0,8660254
sin34=sin34?0,5591929
=sin?(60)sin(34)?1,548706
Lav en linær regression med sin(i) som y-værdi og sin(b) som x-værdi.
