Styrkeberegning af handicaplift og pumpeaksel

I SSB valgte vi at foretage nogle målinger på en handicaplift. Den består i enkelte træk af et omvendt ”L”, der er ophængt på bassinkanten. Vi har valg at beregne stempel og cylinder delen for sig og betragte det som en ”simpelt understøttet bjælke – belastet med et moment”.

Efterfølgende har vi vedtaget at stolen er fastgjort til det faste rør igennem et angrebspunkt. Der er ikke taget højde for materialernes egenvægt da disse er relativt små.

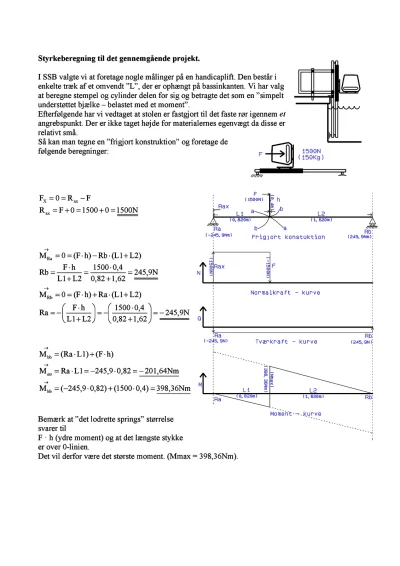

Så kan man tegne en ”frigjort konstruktion” og foretage de følgende beregninger:

Bemærk at ”det lodrette springs” størrelse svarer til

F · h (ydre moment) og at det længste stykke er over 0-linien.

Det vil derfor være det største moment. (Mmax = 398,36Nm).

Boltesamling:

Hele stolen og cylinder-rør er påspændt den øvrige konstruktion på to steder, men vi beregner kun den ene og tilmed med den fulde kraft (F=1500N). Vi vælger en høj sikkerhedsklasse da der er en chance for personskade. Vi ser i mellemtiden bort fra afstandsstykket imellem de to rør. Afstandsstykket vil dog skabe et moment og momentet vil resultere i et højere tryk på ”hulranden”. Røret er gjort ”firkantet” da vi ikke kan regne på ”krumme” overflader.

Forskydning: Da der er tale om forskydning er det en dornsamling. Bolten er en 12mm slipbolt så hullet må max være 13mm. Boltens skaftareal (A) er 84,3 mm2 (ISO metrisk gevind efter DS 976)
