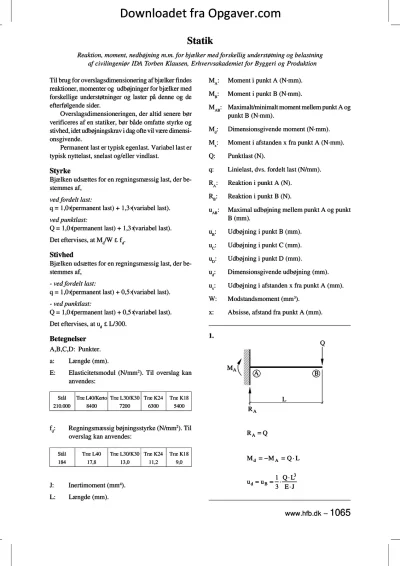

Reaktion, moment, nedbøjning m.m. for bjælker med forskellig understøtning og belastning
af civilingeniør IDA Torben Klausen, Erhvervsakademiet for Byggeri og Produktion
Til brug for overslagsdimensionering af bjælker findes
reaktioner, momenter og udbøjninger for bjælker med
forskellige understøtninger og laster på denne og de
efterfølgende sider.
Overslagsdimensioneringen, der altid senere bør
verificeres af en statiker, bør både omfatte styrke og
stivhed, idet udbøjningskrav i dag ofte vil være dimensionsgivende.
Permanent last er typisk egenlast. Variabel last er
typisk nyttelast, snelast og/eller vindlast.
MA:
Moment i punkt A (N·mm).
MB:
Moment i punkt B (N·mm).
MAB: Maximalt/minimalt moment mellem punkt A og
punkt B (N·mm).
Md:
Dimensionsgivende moment (N·mm).
Mx:
Moment i afstanden x fra punkt A (N·mm).
Q:
Punktlast (N).
Styrke
q:
Linielast, dvs. fordelt last (N/mm).
Bjælken udsættes for en regningsmæssig last, der bestemmes af,
RA:
Reaktion i punkt A (N).
RB:
Reaktion i punkt B (N).
uAB:
Maximal udbøjning mellem punkt A og punkt
B (mm).
uB:
Udbøjning i punkt B (mm).
uC:
Udbøjning i punkt C (mm).
uD:
Udbøjning i punkt D (mm).
ud:
Dimensionsgivende udbøjning (mm).
ux:
Udbøjning i afstanden x fra punkt A (mm).
W:
Modstandsmoment (mm3).
x:
Absisse, afstand fra punkt A (mm).
ved fordelt last:
