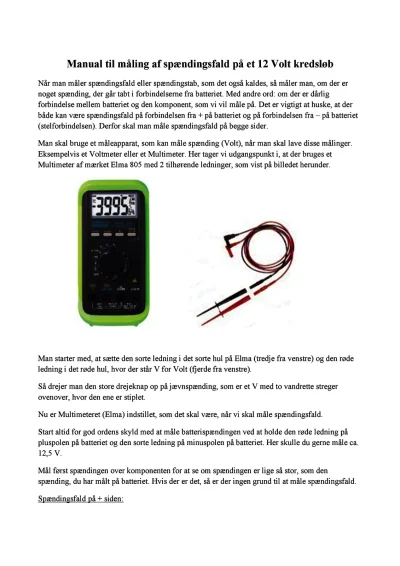

Manual til måling af spændingsfald på et 12 Volt kredsløb
Når man måler spændingsfald eller spændingstab, som det også kaldes, så måler man, om der er noget spænding, der går tabt i forbindelserne fra batteriet. Med andre ord: om der er dårlig forbindelse mellem batteriet og den komponent, som vi vil måle på. Det er vigtigt at huske, at der både kan være spændingsfald på forbindelsen fra + på batteriet og på forbindelsen fra – på batteriet (stelforbindelsen). Derfor skal man måle spændingsfald på begge sider.
Man skal bruge et måleapparat, som kan måle spænding (Volt), når man skal lave disse målinger. Eksempelvis et Voltmeter eller et Multimeter. Her tager vi udgangspunkt i, at der bruges et Multimeter af mærket Elma 805 med 2 tilhørende ledninger, som vist på billedet herunder.
Man starter med, at sætte den sorte ledning i det sorte hul på Elma (tredje fra venstre) og den røde ledning i det røde hul, hvor der står V for Volt (fjerde fra venstre).
Så drejer man den store drejeknap op på jævnspænding, som er et V med to vandrette streger ovenover, hvor den ene er stiplet.
Nu er Multimeteret (Elma) indstillet, som det skal være, når vi skal måle spændingsfald.
