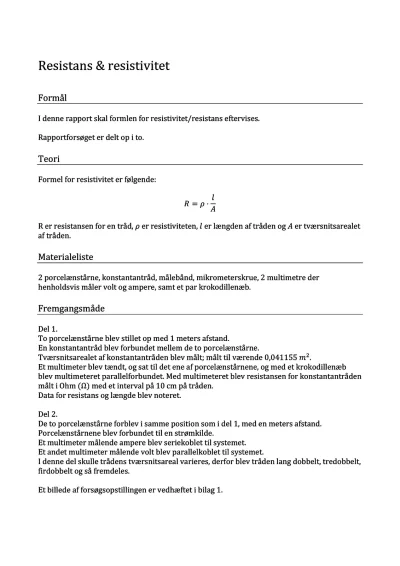

Resistans og resistivitet: eftervisning af formel

I denne rapport skal formlen for resistivitet/resistans eftervises.

Rapportforsøget er delt op i to.

Teori

Formel for resistivitet er følgende:

R=??lA

R er resistansen for en tråd, ? er resistiviteten, l er længden af tråden og A er tværsnitsarealet af tråden.

Materialeliste

2 porcelænstårne, konstantantråd, målebånd, mikrometerskrue, 2 multimetre der henholdsvis måler volt og ampere, samt et par krokodillenæb.

Fremgangsmåde

Del 1.

To porcelænstårne blev stillet op med 1 meters afstand.

En konstantantråd blev forbundet mellem de to porcelænstårne.Tværsnitsarealet af konstantantråden blev målt; målt til værende 0,041155 m2.

Et multimeter blev tændt, og sat til det ene af porcelænstårnene, og med et krokodillenæb blev multimeteret parallelforbundet. Med multimeteret blev resistansen for konstantantråden målt i Ohm (?) med et interval på 10 cm på tråden.

Data for resistans og længde blev noteret.

Del 2.

De to porcelænstårne forblev i samme position som i del 1, med en meters afstand.

Porcelænstårnene blev forbundet til en strømkilde.

Et multimeter målende ampere blev seriekoblet til systemet.

Et andet multimeter målende volt blev parallelkoblet til systemet.

I denne del skulle trådens tværsnitsareal varieres, derfor blev tråden lang dobbelt, tredobbelt, firdobbelt og så fremdeles.

Et billede af forsøgsopstillingen er vedhæftet i bilag 1.

Data

Forsøg del 1
