Transformatorer: teori, forsøg og beregninger

  • Fysik
  • 1.g el. lign.
  • Afleveret til 7
  • 3 sider PDF

Det er gratis at oprette en konto

Transformatorer: teori, forsøg og beregninger er en fysik-opgave fra 2021 til 1.g el. lign., afleveret til karakteren 7. Fylder 3 sider (423 ord, ca. 2 min. læsning) og blev publiceret 17. maj 2026.

Denne opgave redegør for transformatorers grundlæggende teori og opbygning, herunder primære og sekundære viklinger. Den beskriver et praktisk forsøg med spoler og jernkerne, samt de udførte beregninger og opnåede resultater. Opgaven diskuterer også fejlkilder og konkluderer på transformatorers betydning for elektricitet.

Redaktørens vurdering
7 God
Beskriver teori og udførelse af forsøg med transformatorer, inklusiv beregninger og diskussion af fejlkilder. Giver et solidt eksempel på en fysikrapport.
Struktur
10
Faglig dybde
7
Kilder
7
Fuldstændighed
10
  • elektricitet
  • forsøg
  • fysik
  • jernkerne
  • spoler
  • transformatorer
  • vekselstrøm
  • viklinger

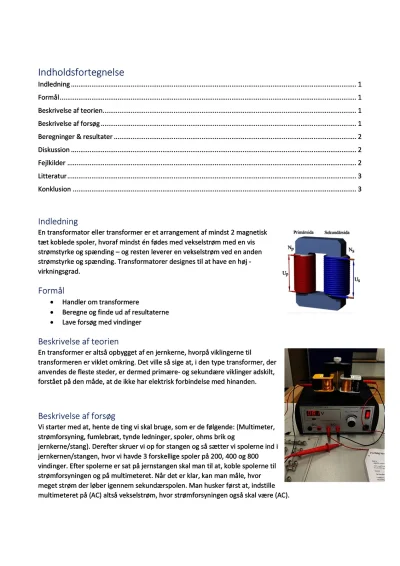

Indholdsfortegnelse

Indledning1

Formål1

Beskrivelse af teorien1

Beskrivelse af forsøg1

Beregninger & resultater2

Diskussion2

Fejlkilder2

Litteratur3

Konklusion3

Indledning

rightEn transformator eller transformer er et arrangement af mindst 2 magnetisk tæt koblede spoler, hvoraf mindst én fødes med vekselstrøm med en vis strømstyrke og spænding – og resten leverer en vekselstrøm ved en anden strømstyrke og spænding. Transformatorer designes til at have en høj -virkningsgrad.

Formål

Handler om transformere

Beregne og finde ud af resultaterne

Lave forsøg med vindinger

Beskrivelse af teorien

En transformer er altså opbygget af en jernkerne, hvorpå viklingerne til transformeren er viklet omkring. Det ville så sige at, i den type transformer, der anvendes de fleste steder, er dermed primære- og sekundære viklinger adskilt, forstået på den måde, at de ikke har elektrisk forbindelse med hinanden.

Beskrivelse af forsøg

Vi starter med at, hente de ting vi skal bruge, som er de følgende: (Multimeter, strømforsyning, fumlebræt, tynde ledninger, spoler, ohms brik og jernkerne/stang). Derefter skruer vi op for stangen og så sætter vi spolerne ind i jernkernen/stangen, hvor vi havde 3 forskellige spoler på 200, 400 og 800 vindinger. Efter spolerne er sat på jernstangen skal man til at, koble spolerne til strømforsyningen og på multimeteret. Når det er klar, kan man måle, hvor meget strøm der løber igennem sekundærspolen. Man husker først at, indstille multimeteret på (AC) altså vekselstrøm, hvor strømforsyningen også skal være (AC).
