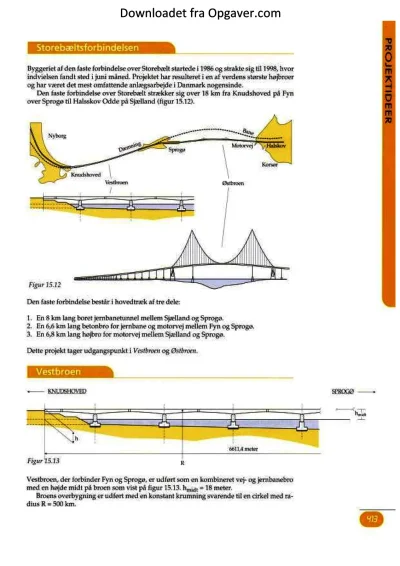

Krumningen medfører, at brobanen ligger lavere ved landfæsterne end midt på broen.
Broens samlede længde er 6611,4 meter (korde-målet).
...
a) I skal bestemme brobanens højde h over vandoverfladen ved landfæstet.
b) I spørgsmål a) er det forudsat, at vandoverfladen er vandret, men det er den i realiteten
ikke, idet den har en krumning på grund af, at jorden er rund.
-,
Jordens diameter kan du regne til 12742 km.
I skal med den baggrund bestemme brobanedelens højde h over vandoverfladen ved
landfæstet.
?
w
0?
Q.
Øst broen
;y
536
L= 1624
I,
536
Figur 15.14
Østbroen er udformet som en hængebro med et frit spænd i gennemsejlingsfaget mellem
de to midterste piller på 1624 meter.
Den geometri, der ligger til grund for broens udformning, er vist på figur 15.14, og de
geometriske forudsætninger og nødvendige data for de enkelte dele på broen er:
Hovedkablet BMC:
Kurven BMC er en parabel med toppunkt i punkt M.
Kote ved bromidte, svarende til x = 0: y = 77 meter.
Parablen har pilhøjden f = 1/9 L, hvor spændvidden L = 1624 meter.
Brobane, mærket 1-2:
Brobanen, mærket 1-2 er en parabel med afstand til brændpunkt på p:;;; 22.500 meter.
Kote ved bromidte, svarende til x = 0: y = 75 meter.
