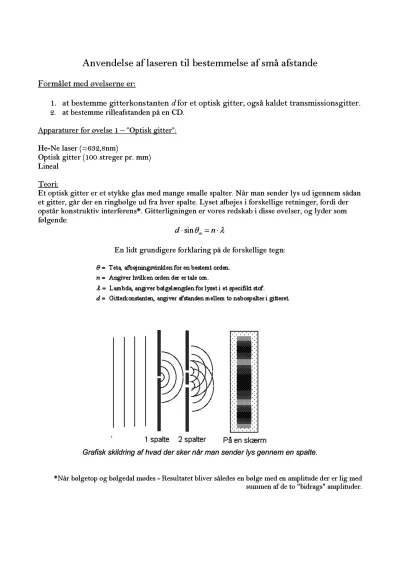

at bestemme gitterkonstanten d for et optisk gitter, også kaldet transmissionsgitter.
at bestemme rilleafstanden på en CD.
Apparaturer for øvelse 1 – ”Optisk gitter”:
He-Ne laser (=632,8nm)
Optisk gitter (100 streger pr. mm)
Lineal
Teori:
Et optisk gitter er et stykke glas med mange smalle spalter. Når man sender lys ud igennem sådan et gitter, går der en ringbølge ud fra hver spalte. Lyset afbøjes i forskellige retninger, fordi der opstår konstruktiv interferens*. Gitterligningen er vores redskab i disse øvelser, og lyder som følgende:
En lidt grundigere forklaring på de forskellige tegn:
Grafisk skildring af hvad der sker når man sender lys gennem en spalte.
*Når bølgetop og bølgedal mødes - Resultatet bliver således en bølge med en amplitude der er lig med
summen af de to "bidrags" amplituder.
Forsøgsopstilling:
Fremgangsmåde:
Vi tog en laser og placerede den på et rullebord vendt mod en hvid væg. Herefter tog vi et transmissionsgitter med 100 streger pr. mm. og placerede foran laseren. Vi målte afstanden fra gitteret og til væggen, og skrev den ned. Vi tændte laseren og kunne derefter kunne vi måle afstanden mellem interferensprikkerne fra 1. orden til 1. orden på den hvide væg, som herefter blev noteret ned.
Afstanden / fra gitter til væg / m : =
