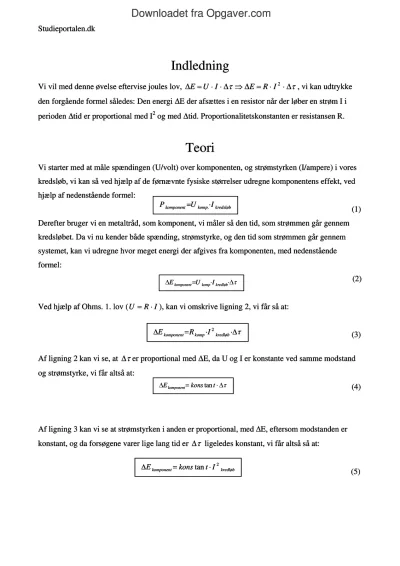

Ohms lov

Vi vil med denne øvelse eftervise joules lov, ?E = U ? I ? ?? ? ?E = R ? I 2 ? ?? , vi kan udtrykke den forgående formel således: Den energi ?E der afsættes i en resistor når der løber en strøm I i perioden ?tid er proportional med I2 og med ?tid. Proportionalitetskonstanten er resistansen R.

Teori

Vi starter med at måle spændingen (U/volt) over komponenten, og strømstyrken (I/ampere) i vores kredsløb, vi kan så ved hjælp af de førnævnte fysiske størrelser udregne komponentens effekt, ved hjælp af nedenstående formel:

P komponent =U komp.?I kredsløb

(1)

Derefter bruger vi en metaltråd, som komponent, vi måler så den tid, som strømmen går gennem kredsløbet. Da vi nu kender både spænding, strømstyrke, og den tid som strømmen går gennem systemet, kan vi udregne hvor meget energi der afgives fra komponenten, med nedenstående formel:

?E komponent =U komp ?I kredløb ???

(2)

Ved hjælp af Ohms. 1. lov ( U = R ? I ), kan vi omskrive ligning 2, vi får så at:

?E komponent = R komp ?I 2 kredløb ???

(3)

Af ligning 2 kan vi se, at ?? er proportional med ?E, da U og I er konstante ved samme modstand og strømstyrke, vi får altså at:
