Ohms lov, parallelmodstand og seriemodstand

At eftervise henholdsvis Ohms lov, parralelmodstand og seriemodstand gælder.

Forsøg:

I forsøget skal vi teste om, de forskellige modstande adlyder Ohms lov: U=R·I

Der måles sammenhængende værdier af spænding (u) og strømstyrke (i), for at finde ud af om, der er en proportionel sammenhæng. Vi måler strøm i mA. Vi aflæser og sætter ind på graf.

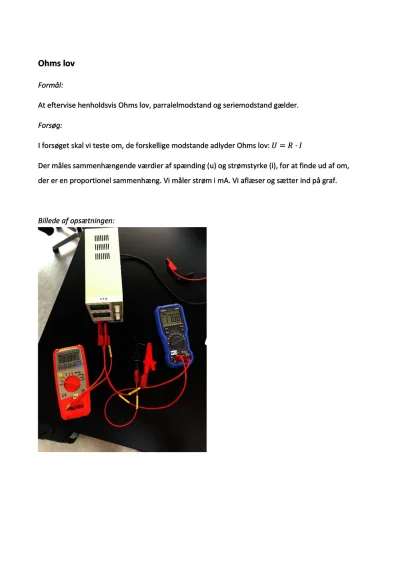

Billede af opsætningen:

Data:

y=a·x

U=R·I

Vi kan ud fra grafen se, at der er en proportionel sammenhæng mellem u og i, dette kan ses fra

y=a·x

U=R·I?(ohms lov)

R er en konstant som på grafen ses om:

0,0019vmA

0,0019 v/10-3A

1,9vA=1,9?

Den går igennem (0,0), hvorved ohms lov er bevist

Parallel:

Formel for parallelmodstanden: 1rp=ur1+ur2

1r=2200?

r=12200?

Forventet: 220?2=110?

1.513.44?0,1116071

Aktuel modstand: 0,1116·1000?111,6?

Derved har vi bevist parallelmodstanden

Serie:

r=r1+r2

r1=220?, r2=220?

Forventet:r1+r2=440?

1,4703,39?0,4336283

Aktuel: 0,4336·1000?433,6?

Konklusion:

Vi har bevist, at formlen for Ohms lov og formlen for parallelmodstand passer og vi har vist det i både teoretisk og praktisk sammenhæng.
