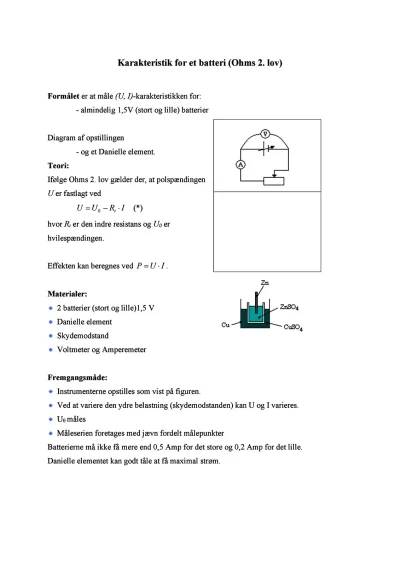

Måling af batterikarakteristik og Ohms 2. lov

Karakteristik for et batteri (Ohms 2. lov)

Formålet er at måle (U, I)-karakteristikken for:

- almindelig 1,5V (stort og lille) batterier

Diagram af opstillingen

- og et Danielle element.

Teori:

Ifølge Ohms 2. lov gælder der, at polspændingen

U er fastlagt ved

(*)

hvor Ri er den indre resistans og U0 er hvilespændingen.

Effekten kan beregnes ved .

Materialer:

2 batterier (stort og lille)1,5 V

Danielle element

Skydemodstand

Voltmeter og Amperemeter

Fremgangsmåde:

Instrumenterne opstilles som vist på figuren.

Ved at variere den ydre belastning (skydemodstanden) kan U og I varieres.

U0 måles

Måleserien foretages med jævn fordelt målepunkter

Batterierne må ikke få mere end 0,5 Amp for det store og 0,2 Amp for det lille.

Danielle elementet kan godt tåle at få maximal strøm.

Skema til måleresultater:

Danielle element:

U/V

0,767

0,642

0,565

0,470

0,372

0,287

0,168

0,075

I/A

0,000

1,22 ? 10-3

1,82 ? 10-3

2,39 ? 10-3

3,08 ? 10-3

3,80 ? 10-3

5,00 ? 10-3

6,08 ? 10-3

P/W

0,000

7,8 ? 10-4

1,03 ? 10-3

1,12 ? 10-3

1,15 ? 10-3

1,09 ? 10-3

8,4 ? 10-4

4,56 ? 10-4

Lille batteri:

U/V

1,587

1,575

1,565

1,549

1,529

1,520

1,511

1,500

1,491

1,481

1,471

1,460

I/A
