Formålet med dette forsøg er at bevise at gitterligningen passer dette vil vi bevise ud fra vores forsøg: observere lys med forskellige bølgelængder, passere gennem et optisk gitter og derefter skabe konstruktiv interferens (dette kan ses som smalle/tykke linjer i kikkerten, alt efter ens gitterkonstant).
Ud fra vores målinger (Lysbølgernes gradtal for 0. og 1. orden), vil vi udfører en række udregninger (m. gitterligningen) og hvis de udregnede bølgelængderne for de specifikke lyskilder ligger tæt op ad de officielle tal, har vi bevist at gitterligningen passer.
Teori:
Gitterligningen: n = ordenen (eks. 1., 2., 3., etc.)? = bølgelængdend = gitter konstanten (afstanden mellem hvert hul i gitteret)?n = antal grader (°) fra 0. Orden, til valgte orden.

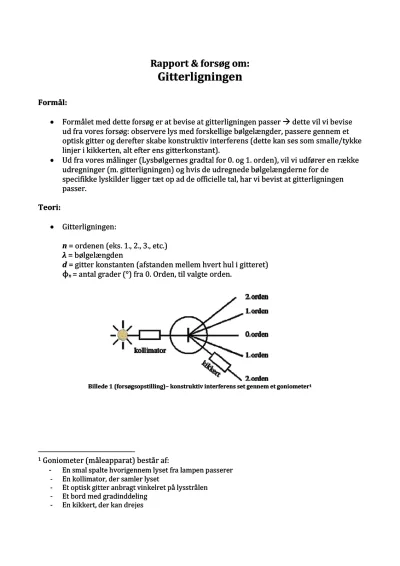

Billede 1 (forsøgsopstilling)– konstruktiv interferens set gennem et goniometer
Udstyrsliste:
2 forskellige lyskilder (f.eks. Natriumlampe & Heliumlampe)
1 stativ til at holde lyskilde
1 Goniometer
Forsøgsbeskrivelse:
Første del: Først skal goniometeret kalibreres (vi bestemmer måleapparatets visningsfejl – i dette tilfælde bestemmer hvor 0. orden ligger på vores gradinddelte bord), når dette er gjort kan vi udregne gitterkonstanten d (se opg. 3).
Nulstilling: Opskriv vinklen på bordet med gradinddeling når du ser på lysets 0. ordens linje. 0. orden = 183°
Måling af Natriumlampens gule linjer: Opskriv hvor mange grader der er fra 0. ordens linjen til den første gule streg (1. ordens linje) du kan finde med kikkerten når du langsomt forøger vinklen fra nulstillingen. Find på samme måde den gule streg på den anden side af 0. ordens linjen og notér hvor mange grader der er ud til den fra nulstillingen. Tag gennemsnittet af de to målte værdier. Dette er vinklen ?1.(Eftersom at vi var 4 i vores gruppe, tog hver enkelt person 2 målinger – en til venstre, en til højre fra 0. orden – derefter tog vi hver gennemsnittet af vores to målinger, hvorefter vi tog gennemsnittet af alle 4 gennemsnit = ?1).
