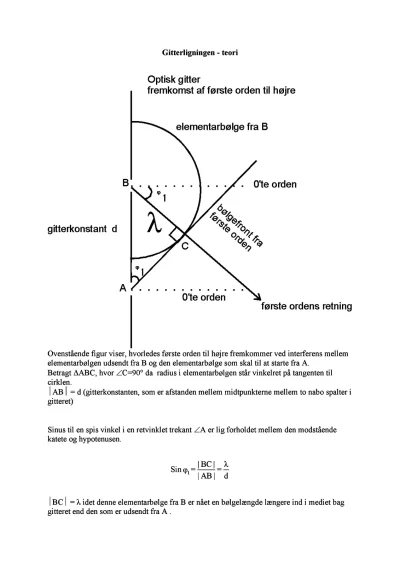

Ovenstående figur viser, hvorledes første orden til højre fremkommer ved interferens mellem elementarbølgen udsendt fra B og den elementarbølge som skal til at starte fra A.
Betragt ?ABC, hvor C=90 da radius i elementarbølgen står vinkelret på tangenten til cirklen.
AB = d (gitterkonstanten, som er afstanden mellem midtpunkterne mellem to nabo spalter i gitteret)
Sinus til en spis vinkel i en retvinklet trekant A er lig forholdet mellem den modstående katete og hypotenusen.
1
BC = ? idet denne elementarbølge fra B er nået en bølgelængde længere ind i mediet bag gitteret end den som er udsendt fra A .
Bemærk at 1 er vinklen mellem første og nulte orden. Dette kan ses ved at benytte at vinkel B i trekant ABC kan skrives som: B = 180 - 90 - 1 = 90 - 1
Da nulte orden altid står vinkelret på gitteret, ses at 1 er vinklen mellem nulte og første orden (B+ 1 = 90)
Hvis man betragter n´te orden er BC =n ? det vil sige at gitterligningen ser ud som følger:
Bølgefronterne fra flere bølger kan vises via følgende:
Materialer:
Laser i blå, rød og grøn
Gitter på 300 linjer pr millimeter
Målebånd
Fremgangsmåde:
