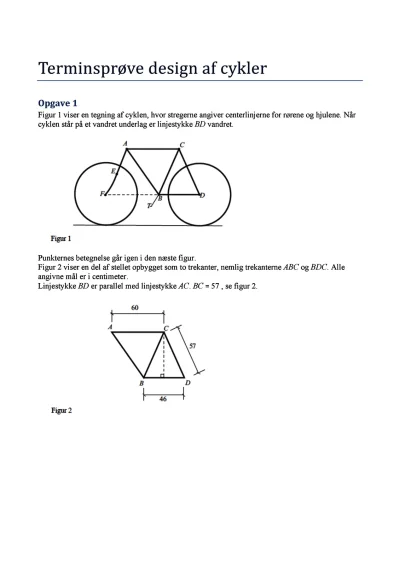

Figur 1 viser en tegning af cyklen, hvor stregerne angiver centerlinjerne for rørene og hjulene. Når
cyklen står på et vandret underlag er linjestykke BD vandret.
Punkternes betegnelse går igen i den næste figur.
Figur 2 viser en del af stellet opbygget som to trekanter, nemlig trekanterne ABC og BDC. Alle
angivne mål er i centimeter.
Linjestykke BD er parallel med linjestykke AC. BC = 57 , se figur 2.
Trekant 2
Bestem vinklerne i de to trekanter samt |AB|
Trekant 1
|AC|=60cm
|CD|=57cm
|BC|=57cm
|BD|46cm
|AB|=63,94cm(se udregning neden for)
<B1=62,20
Vinklerne trekant 1:
B=66,2
D=66,2
C=47,6
Vinklerne trekant 2:
A=54,65
B=59,15
C=66,20
Da trekant er en lige benet trekant kan vi gå ud fra at:
<D=66,20
<C1=180-(66,2*2)=47,60
<C2=90-(47,6/2)=66,20
|AB|=
<B2=59,150
<A=180-(66,20+59,15)= 54,650
Bestem afstanden fra punkt C til siden BD
Bestem radius r i cirkelbuen.
Bestem længden af cirkelbuen fra punkt E til punkt F.
Bestem den lodrette afstand fra punkt A til det underlag cyklen står på.
Man tager den højde man fandt i opgave b og plusser det med 36
Bestem momentet mb
vi kan se at vinklen mellem F2 og linjen a er 90 så minuser vi bare 90 med 30
90-30=600
